1. نطاق التطبيق

تستخدم هذه الطريقة جهاز اختبار قوة الانفجار الهيدروليكي لقياس مقاومة الأقمشة للتمزق. تُستخدم هذه الطريقة على نطاق واسع في مختلف المنتجات النسيجية، وهي مناسبة أيضاً للأقمشة المنسوجة المرنة أو للأقمشة الصناعية.

2. المبدأ

تُثبّت العينة على غشاء قابل للتشكيل، ويُضغط الغشاء هيدروليكيًا حتى يتمزق. الفرق بين الضغط الكلي اللازم لتمزيق العينة والضغط اللازم لضغط الغشاء هو قوة تمزق النسيج.

3. المعدات

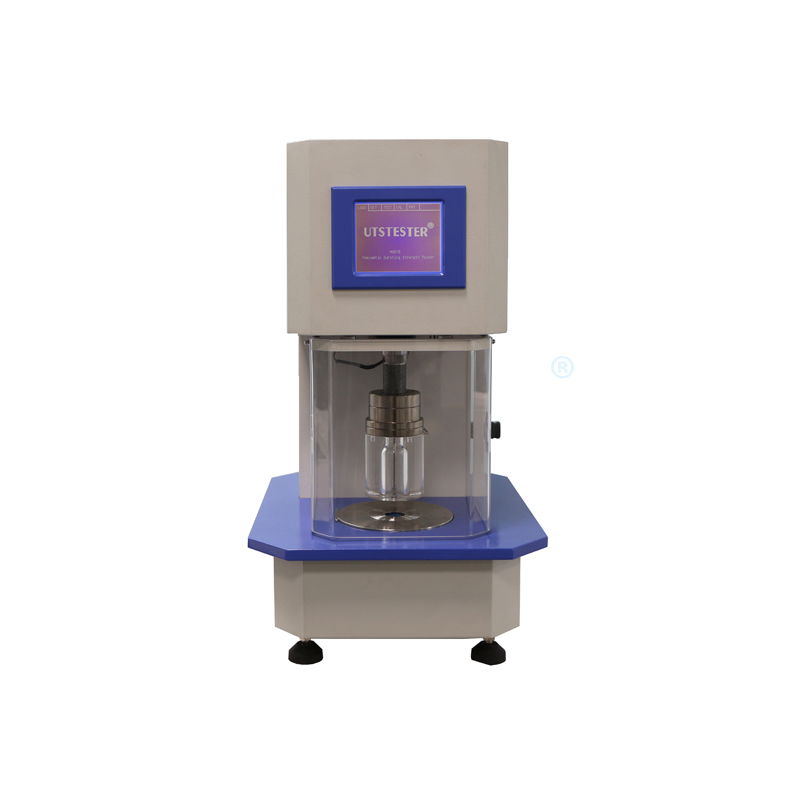

مقياس قوة الانفجار الهيدروليكي

يجب أن يكون سطح المشابك العلوية والسفلية عبارة عن حلقة دائرية بقطر 75 مم (3 بوصات) وقطر ثقب محوري يبلغ 31±0.75 مم (1.22±0.03 بوصة).

يمكن لتجويف الظرف السفلي أن يوفر ضغطًا هيدروليكيًا ثابتًا وموحدًا بمقدار 95±5 مل/دقيقة للغشاء.

بالنسبة لمقاييس الضغط، يجب أن تكون جميع قراءات الضغط بين 25٪ و 75٪ من النطاق الأقصى لمقياس الضغط.

اختبار المعايرة باستخدام رقائق الألومنيوم - يتم استخدام عدة قطع من رقائق الألومنيوم ذات قوة انفجار معروفة في نطاق 70-970 (10-115 رطل لكل بوصة مربعة) للتحقق من أداء جهاز الاختبار.

4. تحضير العينات

4.1 أخذ العينات على دفعات

4.2 أخذ العينات في المختبر

4.3 عينات الاختبار - خذ 10 عينات من كل عينة، كل عينة لا تقل مساحتها عن 125 مم مربع أو دائرة قطرها 125 مم.

4.4 ضع العينة (أو العينة التجريبية) في البيئة القياسية لاختبار المنسوجات المطلوبة بموجب D1776

5. التصحيح

5.1 المعايرة الدورية لجهاز الاختبار - يتم اختبار خمس قطع من رقائق الألومنيوم القياسية للتحقق من جهاز الاختبار، مرة واحدة على الأقل شهريًا. يجب ألا يتجاوز متوسط قوة تحمل الانفجار للقطع الخمس من رقائق الألومنيوم القياسية ±5% من القيمة المذكورة على عبوة رقائق الألومنيوم.

5.2 معايرة مقياس الضغط - عاير مقياس الضغط على نفس زاوية الميل المستخدمة، واستخدم طريقة تصحيح الضغط باستخدام المكبس أو عمود الزئبق. عند المعايرة، يُفضل وضع مقياس الضغط في الوضع الذي يكون عليه أثناء الاستخدام العادي.

5.3 إذا تعذر التوصل إلى اتفاق، فقم بفحص جهاز الاختبار وفقًا لطريقة Tappi T-403OS-74.

6. خطوات التشغيل

6.1 يرجى وضع جميع عينات الاختبار في بيئة الاختبار القياسية الموضحة في 4.4 للتحكم في الرطوبة.

6.2 جهاز الاختبار اليدوي

6.2.1 ضع العينة المتوازنة الرطوبة أسفل الحامل الثلاثي، وشدّها على طول المستوى، ثم حرك حلقة التثبيت إلى أقصى اليمين لتثبيت العينة في الموضع الصحيح. ملاحظة: بالنسبة للعينات ذات المرونة العالية، يجب فرد القماش بالتساوي على سطح مستوٍ، ويجب إزالة بعض المرونة قبل التثبيت.

6.2.2 قم بتدوير المقبض عكس اتجاه عقارب الساعة بسرعة 120 دورة في الدقيقة حتى تنكسر العينة.

6.2.3 توقف عن تدوير المقبض لحظة انكسار العينة. ملاحظة: إذا أشار المؤشر إلى توقف ارتفاع الضغط، ولكن العينة لم تنكسر بعد، فادفع ذراع التشغيل لإزالة الضغط. سجّل استطالة العينة التي تتجاوز حد قياس جهاز الاختبار. إذا انزلقت العينة أثناء الاختبار، فتخلص منها وأعد الاختبار.

6.2.4 بعد انفجار العينة، يُرجى تحرير حلقة التثبيت المثبتة عليها بسرعة، وتدوير المقبض عكس اتجاه عقارب الساعة لتحرير الضغط، وتسجيل الضغط اللازم لتمدد الغشاء (ضغط السطح) وتسجيل إجمالي الضغط المطلوب للعينة عند الانفجار.

6.3 جهاز اختبار أوتوماتيكي

6.3.1 ضع العينة المتوازنة الرطوبة تحت الحامل ثلاثي القوائم، وشد العينة على طول المستوى، وحرك حلقة التثبيت إلى أقصى اليمين لتثبيت العينة في الوضع الصحيح.

6.3.2 عند تمدد الغشاء، ضع المزلاج (المستخدم لتثبيت مقبض التشغيل) لأسفل أو إلى اليمين. عند انكسار العينة، حاول تدوير المزلاج بحيث يكون مقبض التشغيل في المنتصف قدر الإمكان. في هذه المرحلة، لا تُطبَّق أي ضغط. خفِّض الضغط وسجّل إجمالي الضغط اللازم لتمزيق العينة.

6.3.3 عند انكسار العينة، قم بتحرير حلقة التثبيت على العينة، وادفع المزلاج فورًا إلى وضعه الطبيعي لتخفيف الضغط على الفيلم، وقم بتدوير مقبض التشغيل إلى اليمين، وسجل الضغط المطلوب لتمديد الفيلم (ضغط الجلد).

7. الحساب

7.1 احسب قوة الانفجار لكل عينة عن طريق طرح إجمالي الضغط المطلوب لتشويه الفيلم من إجمالي الضغط المطلوب لتفجير العينة.

7.2 قم بالإبلاغ عن قوة الانفجار لكل عينة ومتوسط قوة الانفجار لعينات الدفعة وعينات المختبر.

7.3 الإبلاغ عن نوع الجهاز المستخدم في الاختبار.

8. تقرير الاختبار

8.1 أشر إلى أن العينة قد تم اختبارها وفقًا لطريقة جهاز اختبار قوة الانفجار الهيدروليكي ASTM D 3786. صف المادة الخام أو المنتج الذي تم أخذ عينة منه والطريقة المستخدمة في أخذ العينات.

8.2 قم بالإبلاغ عن قوة الانفجار لكل عينة وقيمتها المتوسطة بالكيلو باسكال (psi).

8.3 حدد طراز جهاز الاختبار المستخدم.
