أولاً: مقدمة عن المعدات

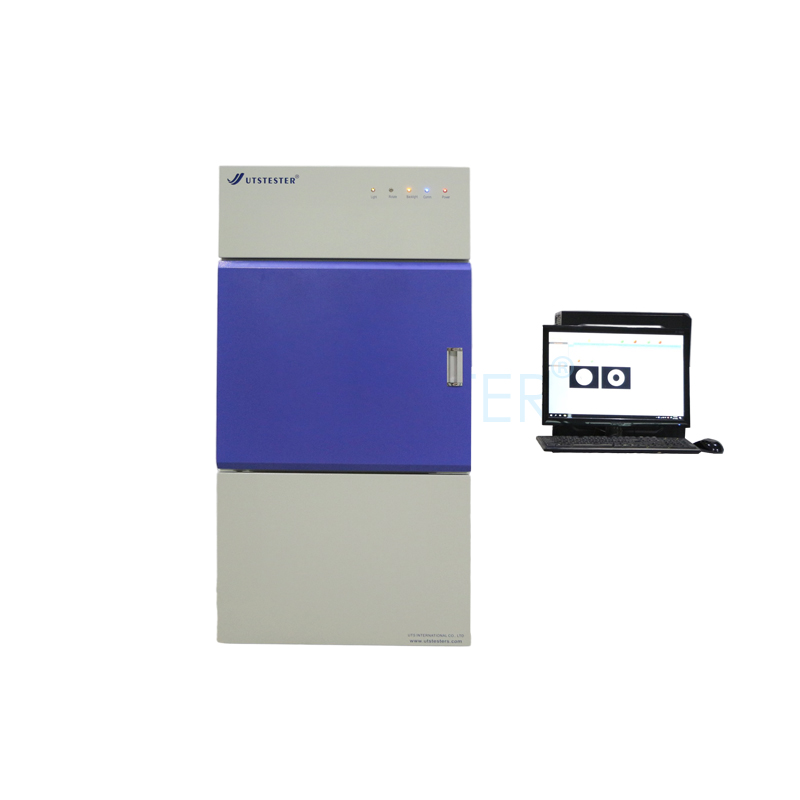

جهاز اختبار الأقمشة العمودي الأوتوماتيكي هو أداة دقيقة تُستخدم لقياس ثبات الأبعاد، وخصائص الشد، أو خصائص انسيابية الأقمشة في وضع رأسي. وبفضل نظام التحكم الآلي، يستطيع الجهاز قياس التشوه والاستطالة وغيرها من معايير القماش بدقة في وضع التعليق الرأسي، ويُستخدم على نطاق واسع في مجالات فحص جودة المنسوجات، والبحث والتطوير، ومراقبة الإنتاج.

ثانياً: تكوين المعدات

1. الإطار الرئيسي (بما في ذلك قضبان التوجيه الرأسية).

2. جهاز التثبيت التلقائي (مشابك علوية وسفلية).

3. نظام استشعار القوة.

4. جهاز قياس الإزاحة.

5. لوحة التحكم والشاشة.

6. نظام معالجة البيانات.

7. جهاز الحماية الأمنية.

ثالثًا: التحضير قبل الاختبار

1. فحص المعدات

(1) تأكد من وضع المعدات بشكل أفقي وأن القاعدة ثابتة.

(2) تحقق من أن توصيل الطاقة طبيعي (220 فولت ± 10٪، 50 هرتز).

(3) تأكد من أن جميع الأجزاء المتحركة مشحمة جيدًا ولا يوجد أي انحشار.

(4) تأكد من أن التركيب غير تالف وأن سطح التثبيت نظيف.

2. تحضير العينة

(1) قم بقطع العينة وفقًا للمتطلبات القياسية (عادة 300 مم × 50 مم).

(2) يجب أن تكون حواف العينة مسطحة وخالية من النتوءات.

(3) يجب ألا يقل عدد العينات لكل مجموعة عن 5.

(4) يجب ترطيب العينة في ظل الظروف الجوية القياسية لمدة 24 ساعة على الأقل.

3. ضبط المعلمات

أدخل معلمات الاختبار من خلال لوحة التحكم:

(1) طول العينة.

(2) الشد المسبق (عادة 5 نيوتن).

(3) سرعة الاختبار (المعيار هو 100 مم/دقيقة).

(4) عدد الاختبارات.

(5) وقت الانتظار (إذا لزم الأمر).

رابعاً: خطوات عملية الاختبار

1. تشغيل الجهاز وتسخينه مسبقًا:

قم بتشغيل الطاقة، وابدأ تشغيل الجهاز، وقم بتسخينه مسبقًا لمدة 15 دقيقة

2. ضبط التركيب:

(1) اضغط على زر "إعادة ضبط التركيب" لإعادة التركيبات العلوية والسفلية إلى الوضع الأولي.

(2) اضبط المسافة بين التركيبات على المسافة القياسية (عادة 200 مم).

3. تثبيت العينة:

(1) ضع أحد طرفي العينة عموديًا في الجزء العلوي من الجهاز للتأكد من عدم وجود انحراف.

(2) اضغط على زر "المشبك العلوي" لتثبيت الطرف العلوي للعينة.

(3) بعد تطبيق الشد المسبق على الطرف السفلي للعينة، اضغط على زر "المشبك السفلي" لتثبيته.

4. ابدأ الاختبار:

(1) تأكد من إغلاق جهاز الحماية الأمنية.

(2) اضغط على زر "بدء الاختبار" وسيبدأ تشغيل الجهاز تلقائيًا.

(3) راقب حالة العينة للتأكد من عدم وجود أي خلل أثناء عملية الاختبار.

5. نهاية الاختبار:

(1) تتوقف المعدات تلقائيًا وتعود إلى الوضع الأولي.

(2) سجل بيانات الاختبار أو اطبع تقرير الاختبار.

(3) قم بإزالة العينة المختبرة.

6. إعادة الاختبار:

استبدل العينة بأخرى جديدة وكرر الخطوات المذكورة أعلاه لإكمال العدد المحدد من الاختبارات.

خامساً: معالجة البيانات

1. يقوم الجهاز تلقائيًا بحساب وعرض ما يلي:

(1) متوسط الاستطالة (%).

(2) أقصى قوة (نيوتن).

(3) معدل استعادة التشوه (%).

(4) معامل التباين (CV%).

2. تصدير البيانات:

(1) تصدير بيانات الاختبار عبر واجهة USB.

(2) قم بالتوصيل بالكمبيوتر واستخدم برنامجًا خاصًا لتحليل البيانات.

سادساً: الاحتياطات

1. التشغيل الآمن:

(1) يُمنع منعاً باتاً فتح الباب الواقي أثناء الاختبار.

(2) حافظ على مسافة آمنة أثناء تشغيل المعدات.

(3) اضغط على زر التوقف الطارئ فوراً في حالة الطوارئ.

2. الصيانة:

(1) قم بتنظيف التركيبة وطاولة العمل بعد الاختبار اليومي.

(2) تحقق من دقة المستشعر بانتظام (يوصى به مرة كل 3 أشهر).

(3) قم بملء سكة التوجيه بزيت التشحيم الخاص كل شهر.

3. احتياطات أخرى:

(1) تجنب الاستخدام في بيئة ذات تداخل كهرومغناطيسي قوي.

(2) عند اختبار أنواع مختلفة من الأقمشة، من الضروري ضبط قوة التثبيت المناسبة.

(3) التحميل الزائد سيؤدي إلى تلف مستشعر القوة.
