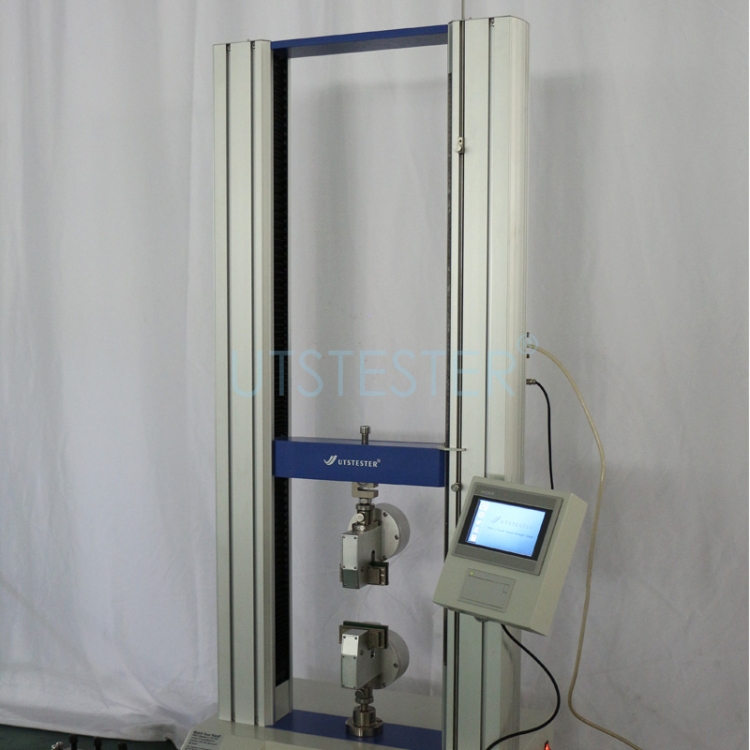

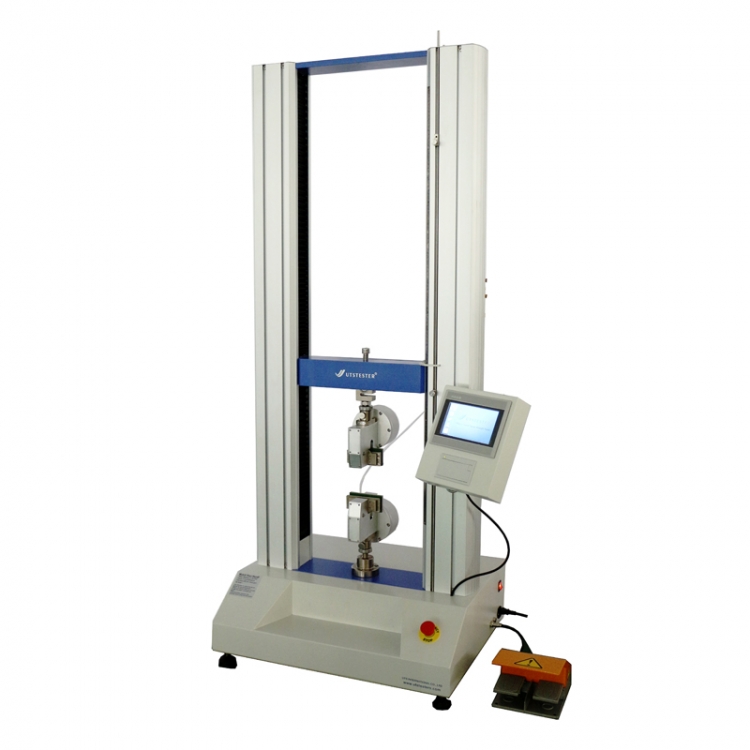

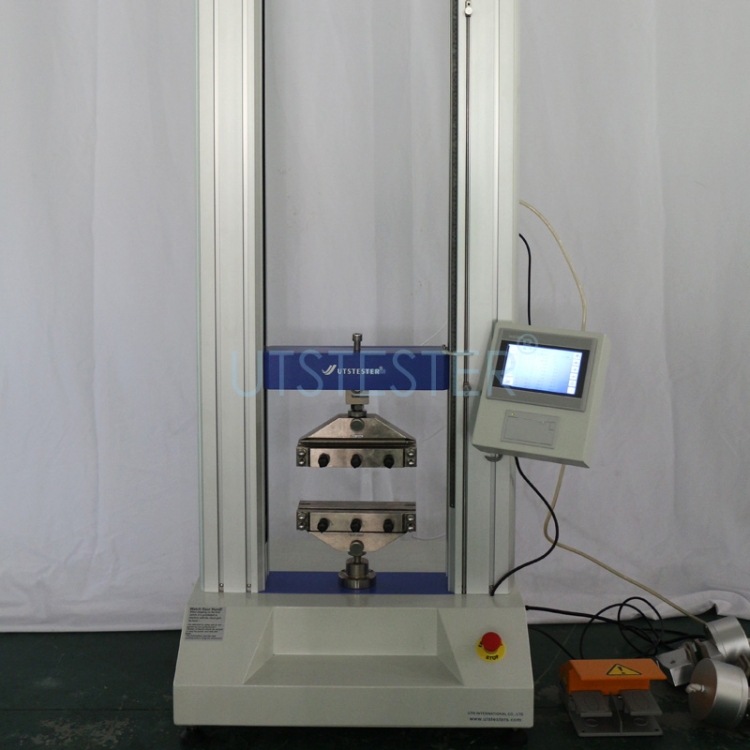

جهاز اختبار عالمي (عمود مزدوج) M001

نموذج :
M001
Brand :
UTSTESTER
Certificate :
CE, ISO 17025
مهلة :
10-15 Days
قسط :
TT, LC
المنطقة الأصلية :
MADE IN CHINA
ميناء الشحن :
CHINA PORT
Standards :
FZ/T80007.1; FZ/T20019; FZ/T70006; FZ/T70007 ISO 13936-3, 13937-3, 13937-4, 1421, 2411, 2062, 4674-1, 5082, 9073.3, 9073.4, 9073.18 ASTM D5034; ASTM D5035; ASTM D2261; ASTM D5587; ASTM D4964; ASTM D3936; ASTM D1683, D 434, D751, D885 , D2256, D2724, D2731, D3787, D4034, D5733, D5735, etc. BS 2543, 2576, 3320, 3424, 4303 , 4304, M&S P11, P12, P13, P14 JIS L1096

سؤال

ملخص

تُستخدم آلة الاختبار الشاملة على نطاق واسع في مراقبة الجودة، والفحص، والاختبارات الفيزيائية، وأبحاث الميكانيكا، وتطوير المواد، وفي بيئات الإنتاج. يتم الاختبار إما عن طريق الشد أو الضغط، في إطار واحد أو عمودين. وتشمل وظائف الاختبار الإضافية الشد، والضغط، والانحناء، والقص، وقوة الترابط، وقوة الكسر، والتقشير، والتمزق، والاختبارات الدورية، والانحناء، وغيرها.

توجد معدات الاختبار هذه عادةً في تطبيقات وصناعات مثل المطاط والبلاستيك والجلود والمعادن والمواد المركبة وخيوط النايلون والأقمشة والورق والطيران والسيارات والطب الحيوي والمطاط الصناعي والتعبئة والتغليف والبناء والتكرير والكهرباء والمركبات وما إلى ذلك. وتستخدم على نطاق واسع في البحث والتطوير والإنتاج.

تتراوح قدرات هذا النموذج من قوى الحمل المنخفض التي تبلغ 10 نيوتن إلى قدرة عالية تبلغ 10 كيلو نيوتن مع شوطين اختياريين 1100 مم و 900 مم بالإضافة إلى الشوط المخصص.

سمات

1. يعتمد نظام النقل على نظام محرك سيرفو تيار متردد مستورد، ومخفض سرعة كوكبي صامت عالي الجودة، وعجلة سير متزامنة، ومجموعة لولبية كروية دقيقة مستوردة. يتحرك شعاع الجهاز بسلاسة وبمستوى ضوضاء منخفض، مع دقة استطالة عالية.

2. عمود الجهاز مصنوع من مقاطع من سبائك الألومنيوم. سطح الجهاز معالج برذاذ معالج بدرجة حرارة عالية، مما يجعله مقاومًا للخدوش ولا يبهت لونه بسهولة.

3. يتم اتخاذ تدابير وقائية متنوعة للأداة:

جهاز الحماية للحد العلوي والسفلي للشعاع؛

جهاز حماية المشبك؛

 إعداد حماية برمجية للإزاحة وحدود الحمل؛

حماية من الحمل الزائد للمستشعر؛

حماية برامج تحميل العينات؛

 الحماية من التيار الزائد والضغط الزائد.

تتم مراقبة المكونات الرئيسية في الوقت الفعلي. لذلك، فإن الجهاز أكثر أمانًا وموثوقية.

4. تم تجهيز الجهاز بمستشعر عالي الدقة للحمل المستورد، و24 بت A/D بسرعة عالية، ويصل تردد التجميع الفعال إلى 1000 هرتز.

٥- يستخدم هذا الجهاز بنية مفتوحة، حيث يمكن للمستخدم تعديل إجراءات الاختبار المطلوبة، وتقارير الاختبار، وصيغ تحليل البيانات وفقًا لفئات وخصائص مادة الاختبار، وذلك لتلبية متطلبات طريقة الاختبار. يعتمد الجهاز، من حيث مكوناته المادية والبرمجية، على بنية منفصلة، مما يتيح استخدامه بحرية لتلبية متطلبات اختبار مختلفة. تعمل واجهة التفاعل بين المستخدم والجهاز، حيث ترشد الفاحص لإتمام الاختبار، ويمكن ترقية الجهاز وصيانته بسهولة من خلال الدعم عبر الإنترنت.

٦- يوفر الجهاز مجموعة متنوعة من الأوضاع التلقائية المخصصة. عند استخدام وحدة التحكم الكهربائية، يمكن ضبط بدء الاختبار على التشغيل التلقائي والشد المسبق لجهاز التثبيت، ويمكن ضبط جهاز التثبيت التلقائي بعد الاختبار. يحتفظ الجهاز بإعدادات المسافة الرقمية ويحدد الموقع تلقائيًا.

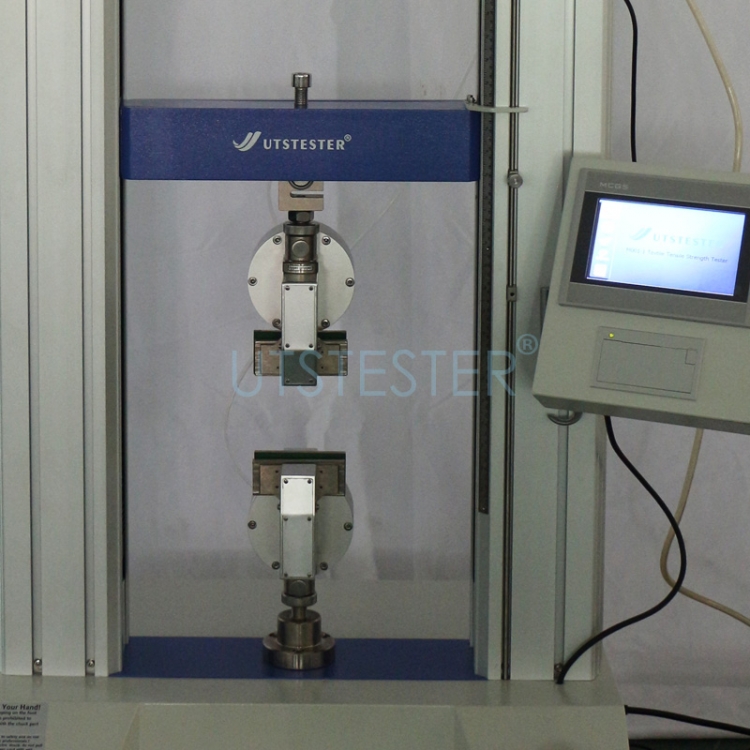

7. يعتمد الجهاز الرئيسي على التحكم بشاشة اللمس، مما يجعله سهل التشغيل ويحتوي على طابعة حرارية مدمجة.

8. يمكن التحكم في الجهاز عن طريق الكمبيوتر اللوحي، أو التحكم اللاسلكي عبر الواي فاي، أو عبر هاتف يعمل بنظام أندرويد.

المعايير

GB/T3923.1 (مكافئ لـ ISO13934.1)

GB/T3923.2 (مكافئ لـ ISO13934.2)

GB/T3917.2 (مكافئ لـ ISO13937.2)

GB/T3917.3 (مكافئ لـ ISO9073.4)

GB/T13772.1 (ما يعادل ISO13936.1)

GB/T13772.2 (مكافئ لـ ISO13936.2)

GB/T13773.1 (ما يعادل ISO13935.1)

GB/T13773.1 (ما يعادل ISO13935.2)

جيجابايت/T19976; غيغابايت 8688؛ جيس L1096

فز/T80007.1؛ فز/T20019؛ فز/T70006؛ فز/T70007

ISO 13936-3، 13937-3، 13937-4، 1421، 2411، 2062، 4674-1، 5082، 9073.3، 9073.4، 9073.18

ASTM D5034؛ ASTM D5035؛ ASTM D2261؛ ASTM D5587؛ ASTM D4964؛ ASTM D3936؛ ASTM D1683، D 434، D751، D885، D2256، D2724، D2731، D3787، D4034، D5733، D5735، إلخ.

BS 2543، 2576، 3320، 3424، 4303، 4304،

ماركس وسبنسر P11، P12، P13، P14

JIS L1096

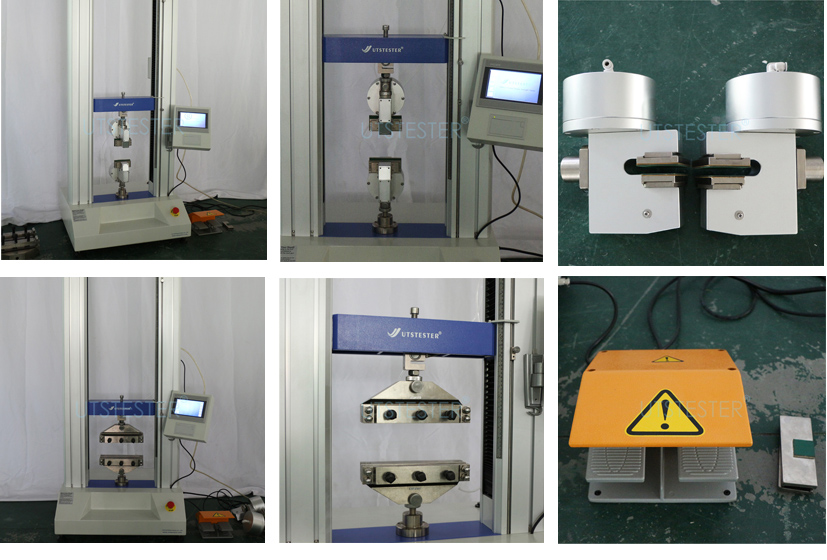

توضيح

المواصفات الرئيسية

نموذج	M001 -1	M001 -2
سكتة دماغية S خطوة	1 1 00 مم (باستثناء المشابك)	900 مم (باستثناء المشابك)
السعة القصوى	500 نيوتن 1000 نيوتن 2500 نيوتن 5000 نيوتن 10000 نيوتن
طريقة الاختبار	مبدأ معدل الاستطالة الثابت (CRE)
عرض وضع	حاسوب د عرض م قصيدة

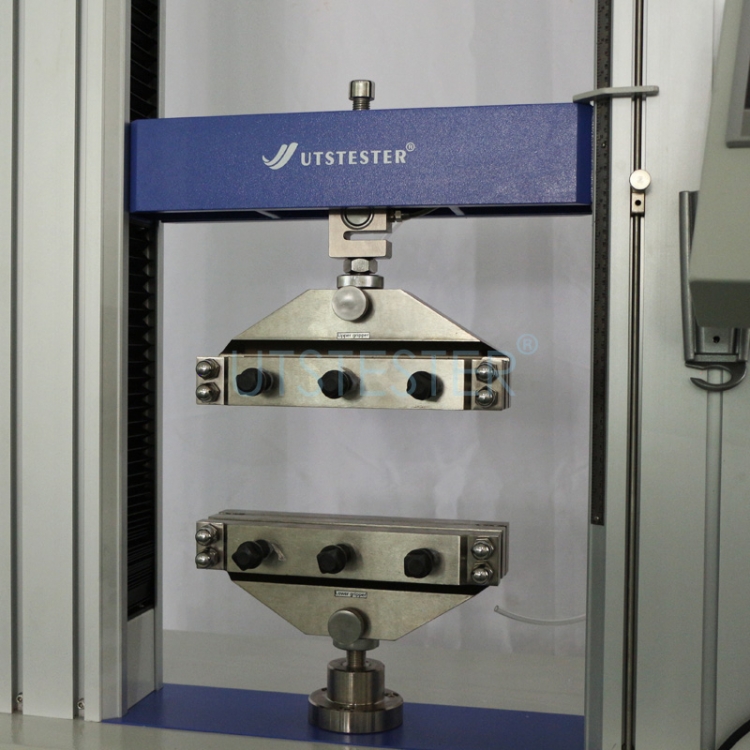

وضع تثبيت العينة	مشبك يدوي هوائي
التردد الجماعي الفعال	1000 مرة/ثانية
دقة القوة	1/100,000
دقة القوة	≤ ± 0. 2 % F · S
دقة السكتة الدماغية	0. 001 مم
سرعة الاختبار يتراوح	0.0 0 1 - 10 00 مم/دقيقة التحكم الرقمي في السرعة ، خطأ ≦± 1%
عرض هيكل الرافعة	400 مم
وضع الإيقاف	التحميل الزائد S قمة، هـ حالة طارئة S قمة ب أوتون، S قطع د الضرر أ أوتوماتيكي S قمة، يو الجزء العلوي و ل قوة ل تقليد S و أ أوتوماتيكي S قمة، أ أوتوماتيكي R هـ دور F الوظيفة
P تدابير الحماية	أ. ب الفريق العلوي والسفلي ل تقليد وقائي جهاز ب. ج خروف الدفاع عن اللمس وقائي جهاز ج. د إزاحة يثبت & حمولة حد برمجة جهاز الحماية د. S حماية من الحمل الزائد للمستشعر هـ. S حماية برامج التحميل الكافي و. يا حماية من التيار الزائد والجهد الزائد ز. مراقبة فورية للأجزاء الرئيسية.
محرك الآلة	محرك سيرفو م محرك د تمزق، S متزامن دبليو كعب و P الاستئصال ب الجميع S طاقم د تمزق
اتصال	يمكن توصيله بجهاز لوحي أو شبكة واي فاي أو هاتف محمول للتحكم في الجهاز.
مزود الطاقة	مكيف هواء 220 فولت 50/60 هرتز 10 أمبير
الأبعاد (العرض × العمق × الارتفاع)	8 2 0 x 630 x1 8 0 0 متر م
وزن	1 2 0 كجم

ملحق

الملحقات القياسية	م سنوي جي تمزقات	قطعة واحدة
	إنجليزي يا عملية S برامج	قطعة واحدة
	كابل ج قم بالاتصال بجهاز الكمبيوتر	قطعة واحدة
	حمولة ج ell	قطعة واحدة
ملحقات اختيارية	جهاز كمبيوتر مكتبي	خياري
	قبضة هوائية	خياري
	آخر جي تمزقات وخلايا تحميل	خياري

المواد المراد اختبارها

التعليمات

س1. هل يمكننا استخراج البيانات إلى جهاز الكمبيوتر (بدون الحاجة إلى برنامج إضافي) ويمكننا طباعة النتائج مباشرة من الجهاز؟
أ1. يجب استخراج البيانات إلى الحاسوب باستخدام برنامج متخصص. ويمكن طباعة نتائج الاختبارات البسيطة من الجهاز. أما نتائج الاختبارات التفصيلية، بما في ذلك منحنى الاختبار، فيجب طباعتها بواسطة البرنامج على الحاسوب.

س2. هل البرنامج قادر على عرض التقدم في الوقت الفعلي للاختبار من خلال مخطط الإجهاد والانفعال؟
ج2. نعم. البرنامج قادر على عرض التقدم في الوقت الفعلي للاختبار من خلال مخطط الإجهاد والانفعال.

س3. هل يتضمن عرض الأسعار الخاص بك جهاز قياس التمدد؟
A3. جهاز قياس التمدد هو ملحق اختياري يعتمد على المواد المحددة التي يتم اختبارها.

س٤. أبحث عن جهاز لاختبار الأقمشة النسيجية مزود بخاصية فحص قوة الشد، وانزلاق الخياطة، وقوة الخياطة. أرغب في اختبار الأقمشة وفقًا لمعياري ASTM D 434 و ASTM D 5034.
يُعدّ جهاز A4. M002A المزود بخلية قياس حمولة 2.5 كجم الجهاز المناسب كمرجع. وتُعتبر اختبارات ASTM D 434 وASTM D 5034 من الاختبارات الروتينية لمراقبة جودة المنسوجات.

س5. عند اختيار طريقة الاختبار، سيتم توجيهك تلقائيًا إلى ما إذا كان جهازك يدعم إجراء الاختبار.
ج5. نعم، بالتأكيد. هذا الجهاز مزود بخاصية التكوين التلقائي.
