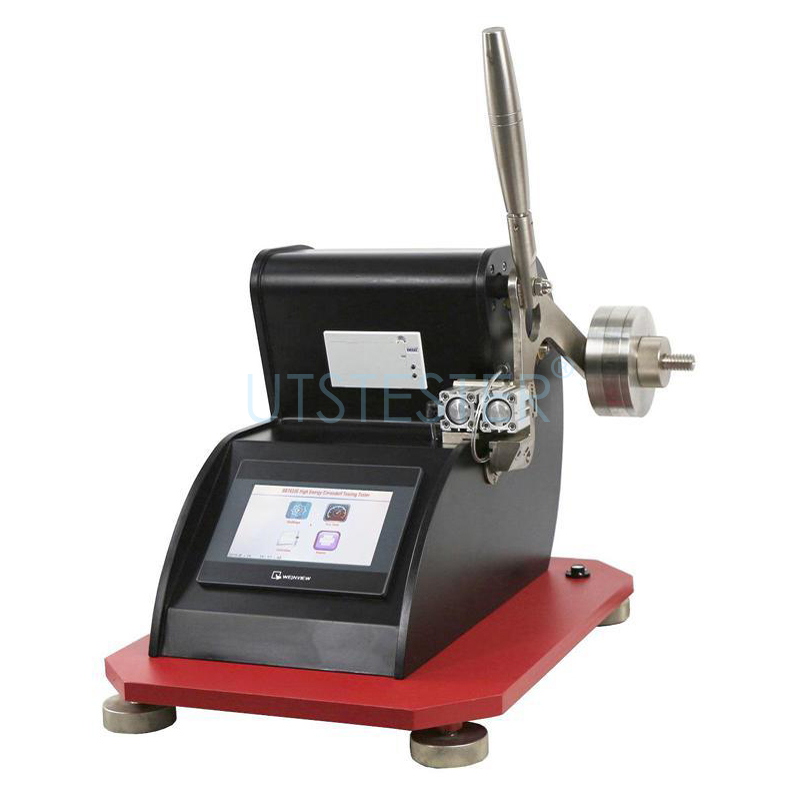

جهاز اختبار قوة تمزق الأقمشة يُعدّ جهاز اختبار شائعًا لقياس قوة تمزق الأقمشة. توجد ثلاث طرق اختبار قياسية، تشمل طريقة البنطال (GB/T3917.2 - 2009)، وطريقة شبه المنحرف (GB/T3917.3 - 2009)، وطريقة البندول الصدمي (GB/T3917.1 - 2009). وقد قام مهندسو شركة يو تي إس الدولية المحدودة

1. طريقة البنطال

عند تمزق نسيج البنطال، تتشكل مثلث قوة من الخيوط عند الشق. وعندما ينفصل الخيط المشدود تدريجيًا، يتحرك الخيط غير المشدود حركة نسبية ويقترب تدريجيًا، مشكلاً منطقة مثلث قوة تقريبية. ويُحدّ الانزلاق بسبب مقاومة الاحتكاك بين الخيوط. أثناء الانزلاق، يزداد شد الخيط بسرعة، ويزداد استطالة التشوه بشكل حاد. عندما يتشوه الخيط المُشكِّل للحافة السفلية للمثلث المُجهد إلى حد التمدد اللازم للكسر، ينقطع الخيط فورًا. من الواضح أنه في ظل الظروف المتساوية، كلما كبر حجم المثلث المُجهد، زاد عدد جذور الخيوط المُجهدة في الوقت نفسه، وبالتالي زادت قوة التمزق. التمزق هو انقطاع الخيط في النسيج، لذا فإن قوة التمزق تتناسب تقريبًا مع قوة الخيط. بالإضافة إلى ذلك، كلما زاد استطالة الخيط عند الكسر، كبر حجم المثلث المُجهد، وزاد عدد جذور الخيوط المُجهدة، وبالتالي زادت قوة التمزق. عندما تكون مقاومة الاحتكاك بين الخيوط الطولية والعرضية كبيرة، يصعب انزلاق خيوط النظامين، فيصغر حجم المثلث المُجهد، ويقل عدد الخيوط المُجهدة، وبالتالي تقل قوة الكسر. لذلك، تلعب مقاومة الاحتكاك بين خيوط السدى واللحمة دورًا سلبيًا في قوة الكسر. الخيط الذي ينقطع بطريقة الشد هو الخيط الذي يتعرض لقوة غير مباشرة.

2. طريقة شبه المنحرف

كما أن هناك مثلثًا في طريقة شبه المنحرف ممزقًا، ولكن نظرًا لأن تثبيت العينة شبه المنحرفة عندما تكون الخيوط العرضية والظرف ليس رأسيًا، بل أفقيًا ولكنه يُظهر زاوية معينة، فإن اتجاه كسر الشد واتجاه الإجهاد في عملية زاوية معينة، يتم إنتاج نمط الكسر بشكل أساسي عن طريق القوة المباشرة للخيط المستقيم والتشوه، وعندما تكون الأشياء الأخرى متساوية، فإن استخدام طريقة قوة التمزق يعتمد بشكل أساسي على حجم عيوب الخيط.

3. طريقة البندول التصادمي

عند استخدام طريقة البندول الصدمي للتمزيق، يتشكل مثلث قوة تقريبي من الخيوط عند الشق. وعندما ينفصل الخيط المُجهد تدريجيًا، يتحرك الخيط غير المُجهد حركة نسبية ويقترب تدريجيًا، مُشكلاً منطقة مثلث القوة التقريبي. وتتمثل العوامل الرئيسية المؤثرة على قوة التمزق في قوة الخيط نفسه والاحتكاك المتبادل بين الخيوط.

السمة المشتركة بين طرق الاختبار الثلاث هي أن تمزق النسيج يتم عن طريق قطع الخيوط واحدًا تلو الآخر. ويُطلق على هذا التمزق، بحسب نوعه، تمزق السدى أو تمزق اللحمة. خلال عملية التمزق، تزداد قوة تحمل النسيج المحيط بالخيط المقطوع نتيجةً لانحراف الخيط وانزلاقه. بالإضافة إلى طريقة المطرقة الساقطة، تعتمد جميع طرق الاختبار الأخرى على جهاز قياس قوة النسيج. تبلغ سرعة الشد 100 مم/دقيقة، وتُعرَّف قوة الشد بأنها القيمة القصوى أو متوسط القيم القصوى خلال عملية الشد. عادةً ما تكون قوة التمزق المقاسة بطريقة الشد الثابت أعلى من تلك المقاسة بطريقة المطرقة الساقطة، وذلك لأن خيوط النسيج لا تملك وقتًا كافيًا للانزلاق معًا أثناء عملية الصدم عالية السرعة. نتيجةً لذلك، تصغر مساحة مثلث قوة التمزق ويقل عدد جذور الخيوط المعرضة للإجهاد، مما يؤدي إلى انخفاض قوة التمزق. ولأن اختبار السقوط الحر أقرب إلى حالة التآكل المحاكاة، ويعكس بشكل أفضل متانة وقوة النسيج النهائي بعد التشطيب، تُستخدم هذه الطريقة لفحص المنتجات النهائية. تُستخدم طريقة الخياطة المفردة عمومًا للأقمشة ذات قوة التمزق المتساوية في اتجاهي السدى واللحمة، بينما تُناسب طريقة شبه المنحرف اختبار الأقمشة ذات التباين الكبير في قوة التمزق بين اتجاهي السدى واللحمة.

بريد إلكتروني: hello@utstesters.com

مباشر: +8615260605085

الهاتف: +86-596-7686689

الموقع الإلكتروني: www.uttesters.com
