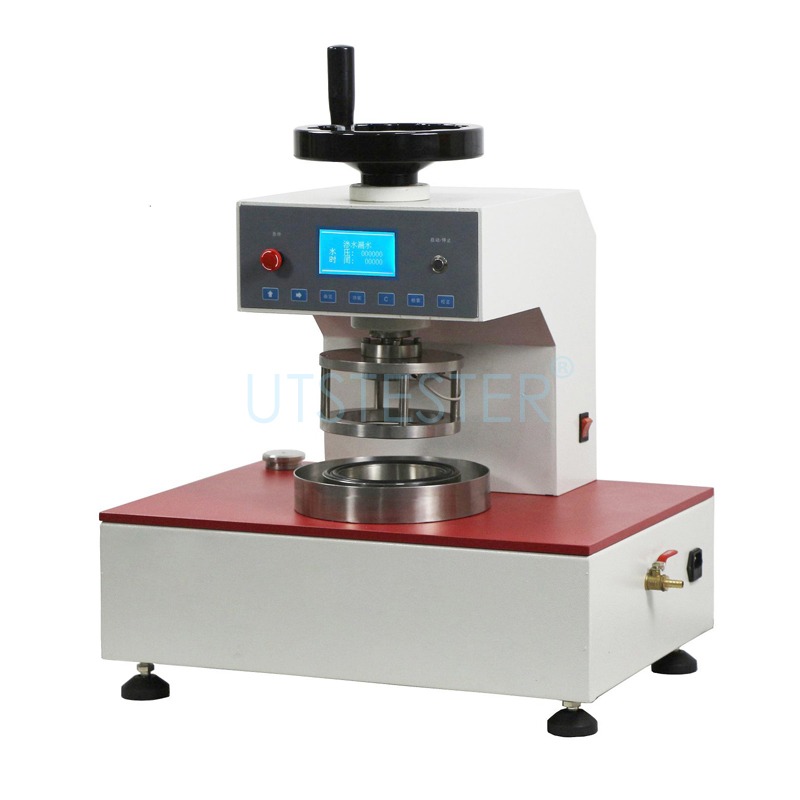

ال جهاز اختبار الضغط الهيدروستاتيكي يتكون جهاز الاختبار من مواد معالجة من الفولاذ المقاوم للصدأ، مما يوفر اختبار أفقي تحتوي المنصة على أخدود اختبار مساحته 100 سم²، مزود بحلقة مانعة للتسرب من النوع O مصنوعة من المطاط، ومستشعر ضغط مثبت في فتحة الاختبار. كما يوجد مؤشر أفقي على المنصة، يُستخدم للتحكم في مستوى المنصة عن طريق تدوير القاعدة. أعلى المنصة يوجد إطار تثبيت، يُستخدم لمطابقة غطاء الضغط المثلثي مع أخدود الاختبار. يبلغ القطر الداخلي لغطاء الضغط المثلثي 100 سم. يمكن تحريك غطاء الضغط المثلثي لأعلى ولأسفل بواسطة المقبض الدوار، ويمكن وضع عينة القماش وتثبيتها للاختبار. أسفل المنصة يوجد قسم تزويد الضغط الهيدروستاتيكي، والذي يتكون من خزان تخزين المياه، ومضخة كهرومغناطيسية، وأنابيب، وجهاز فحص مستوى الماء، وصمام تصريف المياه، وواجهة معايرة، وغيرها.

مبدأ الاختبار:

يُطبَّق ضغط ماء متزايد (ديناميكي) أو ثابت (ثابت) على العينة حتى يتسرب الماء من ثلاثة مواقع مختلفة عليها. بعد اختبار ثلاث عينات على الأقل، يُقاس متوسط أقصى ضغط ماء (بوحدة ملي بار أو سنتيمتر ماء) للنسيج ويُحسب، وهذه القيمة تمثل خاصية طرد الماء للعينة.

تتمثل الطريقة المحددة في تثبيت العينة على منطقة الاختبار في المنطقة القياسية. يقوم ضاغط الهواء بضخ هواء بضغط يتراوح بين 0 و5 بار إلى خزان ماء مملوء بالماء المقطر، ثم يضغط الماء بضغط محدد على العينة. ويمكن إجراء الاختبار إما ديناميكيًا أو ثابتًا.

(1) الطريقة الديناميكية: يمكن تحديد المقاومة الهيدروستاتيكية للعينة عن طريق اختبار الضغط عندما يتسرب عدد ثابت من قطرات الماء من جانب واحد من العينة غير الملامسة للماء بمعدل تعزيز معين.

(2) الطريقة الساكنة: تحديد المقاومة الهيدروستاتيكية للمادة عن طريق اختبار تسرب العينة بعد تثبيت الضغط لفترة زمنية معينة تحت ضغط هيدروستاتيكي معين.

ملحوظات:

1. يجب وضع العينة بشكل أفقي وليس منتفخة؛

2. تبلغ مساحة المنطقة الواقعة أسفل أو فوق النسيج تحت ضغط الماء المتزايد المستمر 100 سم مربع؛

3. يجب ألا يتسرب جهاز التثبيت أثناء الاختبار؛

4. لن تنزلق العينة في جهاز التثبيت؛

5. تقليل احتمالية تسرب المياه على حافة جهاز التثبيت.
