طريقة جهاز اختبار وبر علبة اللف يستخدم للكشف عن خصائص حياكة الصوف أو التكوّر في المنتجات المحبوكة الشبيهة بالصوف، وفقًا لمعيار الاختبار ISO12945-1 و GB/T4802.3.

أنبوب عينة البولي يوريثان هو حامل جهاز اختبار صندوق اللفائف. وقد أظهرت العديد من الاختبارات أنه بعد استخدام أنبوب العينة بشكل متكرر لفترة طويلة، لا يتغير شكل سطح الأنبوب بشكل أساسي، ولكن تبدأ مرونة جسم الأنبوب في التناقص، ويصبح ملمسه أكثر صلابة مقارنةً بالأنبوب الجديد. ووفقًا للمعيار GB/T4802.3 - 2008 الملحق أ، فإن بطانة صندوق اللفائف المصنوعة من الفلين هي نوع من الأنواع التي تحتاج إلى استبدال منتظم لوسيط الاحتكاك، وذلك بسبب الاستخدام المكثف لعينات الأقمشة المحبوكة في إنتاج السيليكون العضوي، وتصبح بطانة الفلين ناعمة، ومع مرور الوقت، ينخفض معامل الاحتكاك، مما يقلل من مقاومة العينة للوبر.

لهذا السبب، كيف تؤثر صلابة أنبوب عينة البولي يوريثان ومعامل الاحتكاك لبطانة الفلين على أداء التكوير والتكوير لطريقة الصندوق الدوار؟

أولاً: الاختبار:

1. تحضير العينة

العينة مصنوعة من قماش صوف محبوك نقي، وهو سهل التكوّر. تتراوح درجة التكوّر بين الدرجة الثانية والرابعة. لون داكن، تكوّر واضح، تصنيف سهل وبديهي، مما يقلل من الخطأ التقديري.

2. الأدوات ومواد الاختبار

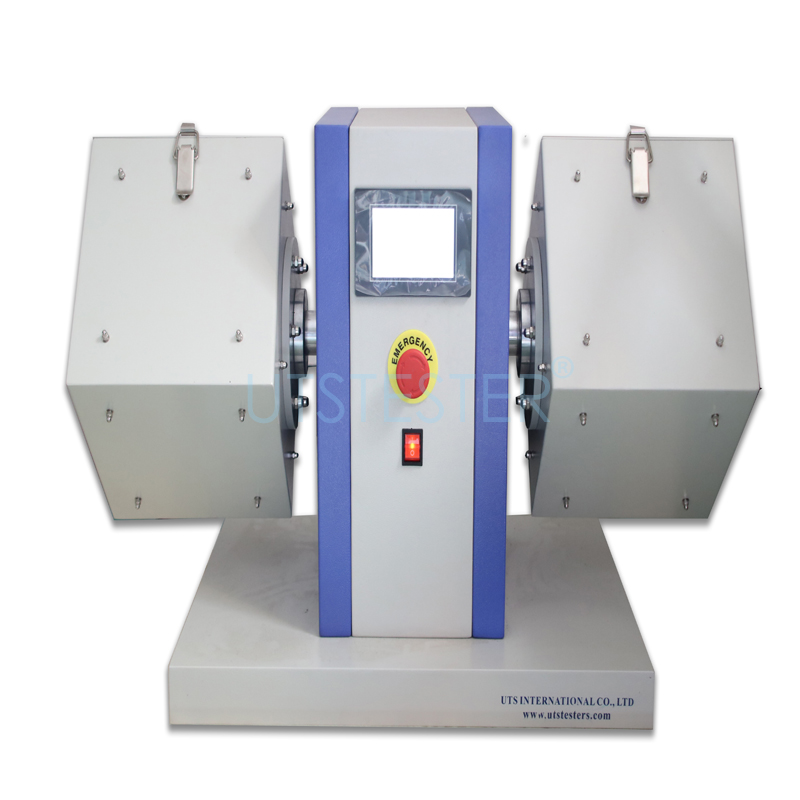

جهاز اختبار التكويم من نوع الصندوق الدوار Utes، سرعة (60 2) دورة/دقيقة؛ جهاز تحديد المدى بالليزر D3، دقة + / - 0.3 درجة؛ جهاز اختبار صلابة شور، نطاق 0 - 100 شور A؛ كتلة منزلقة؛ 4 أنابيب عينات بولي يوريثان جديدة في مجموعة عمرها نصف عام و4 أنابيب قديمة في مجموعة عمرها ست سنوات.

3. بيئة الاختبار

تم اختبار العينات في بيئة ذات درجة حرارة ورطوبة ثابتة عند درجة حرارة (20 2) ورطوبة (65 4) %.

4. مخطط الاختبار

(1) قياس معامل الاحتكاك لبطانة الفلين قيمة الظل (يتم التعبير عن معامل الاحتكاك التالي بقيمة الظل): استخدم جهاز قياس المسافة بالليزر لقياس الزاوية الأفقية للكتلة المنزلقة بسرعة ثابتة، قيمة الظل هي معامل الاحتكاك لبطانة الفلين.

(2) قياس صلابة الأنبوب الجديد والأنبوب القديم: أمسك مقياس صلابة شور واضغطه على سطح أنبوب العينة حتى يصبح السطح السفلي للملامسة مماسًا تمامًا لسطح الأنبوب، واقرأ قيمة HA. يُرمز للأنبوب الجديد والأنبوب القديم بالرمزين n و n# على التوالي (حيث n هو 1، 2، 3، ...).

(3) تم اختبار مقاومة بطانات الفلين ذات قيم تان مختلفة للوبر: تم تحضير العينات بواسطة نفس الفريق، واستُخدمت أنابيب جديدة، وضُبطت سرعة الدوران على 60 دورة في الدقيقة، وأُجريت 14400 دورة. كانت العينات من نفس النوع، وقام شخصان بتقييم نتائج الاختبار.

(4) لاختبار أداء التكوير للأنابيب الجديدة والأنابيب القديمة ذات الصلابة المختلفة: يجب على نفس الأفراد إعداد العينات، واستخدام نفس الصندوق بنفس قيمة tan، وضبط سرعة الدوران (60 2) دورة في الدقيقة، و14400 دورة، ويجب تقييم نتائج الاختبار من قبل عدة أشخاص.

ثانياً: تحليل العوامل المؤثرة

1. الاختلافات في قيم ظل الزاوية بين صناديق التدحرج المختلفة

تُقلل هذه الطريقة من العمل الشاق المتمثل في إزالة وتركيب بطانة الفلين، وهي مناسبة للفحص والمعايرة اليومية أثناء تشغيل صندوق الدوران في المختبر. لذلك، في المختبر اليومي، تختلف قيم بيتا لبطانة الفلين بين صناديق الدوران المختلفة، ولكن هذا الاختلاف يفي بمتطلبات معيار الطريقة GB/T4802.

2. فرق الصلابة بين أنابيب مطاط البولي يوريثان الجديدة والقديمة

بلغ متوسط صلابة الأنابيب الأربعة الجديدة، التي يبلغ عمرها ستة أشهر، 52، 52، 52، و49 درجة، بينما بلغت صلابة الأنابيب الأربعة القديمة، التي يبلغ عمرها ست سنوات، 64، 61، 60، و57 درجة. ونظرًا لاختلاف العمر الافتراضي لمجموعتي الأنابيب، فقد أظهرت قيمة الصلابة المرنة لجسم الأنبوب اختلافًا واضحًا. وقد أظهرت الدراسات أن معظم المواد البوليمرية الزجاجية تكون في حالة عدم توازن ديناميكي حراري، والتي ستتحول تدريجيًا إلى حالة توازن مستقرة عند درجة حرارة التحول الزجاجي، مما يؤدي إلى تغيير الخصائص الفيزيائية للمواد البوليمرية.

3. تأثير قيم اللون الأسمر المختلفة لبطانات الفلين على نتائج التكوّر في الصناديق الدوارة

كلما زاد لون بطانة الفلين، زادت حدة التكوّر على العينة. وكلما زاد الفرق في قيمة اللون بين أرقام الصناديق المختلفة، اتسع نطاق تصنيف التكوّر للعينة. على سبيل المثال، الفرق في قيمة اللون هو 0.09، وهو ما يتوافق مع نطاق 0.5 درجة في التصنيف الشامل. في الوقت نفسه، عندما يكون الفرق في قيمة اللون لبطانة الفلين صغيرًا، حتى لو كان التكوّر على العينة شديدًا، فإن تأثير هذا الفرق على نتيجة التكوّر يكون ضئيلاً، أو قد يكون عكس ذلك. وهذا يدل على أن العينة نفسها تتمتع بمقاومة جيدة للتكوّر. على الرغم من وجود فرق في قيمة اللون لبطانة الفلين، إلا أن الفرق الناتج عن قيمة اللون لا يؤثر بشكل كبير على أداء التكوّر للعينة.

4. تأثير خرطوم مطاط البولي يوريثان ذي الصلابة المختلفة على نتيجة التكوّر في صندوق اللف

الأنبوب الجديد ذو الصلابة الأقل يُظهر تكتلاً أكثر وضوحاً من الأنبوب القديم ذي الصلابة الأعلى. يبلغ متوسط فرق الصلابة بين الأنبوبين 9.25 درجة. توجد اختلافات واضحة في نتائج التكتل حتى في العينة نفسها، مع ثبات قيمة تان بطانة الفلين وسرعة الدوران وعدد الدورات. كما يختلف تأثير هذه الاختلافات على نتائج التكتل باختلاف العينات.
