مبدأ عمل جهاز اختبار التآكل مارتينديل :

تحت ضغط معين، تحتك عينة النسيج الدائرية والمادة الكاشطة القياسية ببعضهما البعض وفقًا لمسار حركة منحنى ليساجو، مما يؤدي إلى تلف العينة. وتُقاس مقاومة النسيج للتآكل بعدد مرات تآكل العينة المتضررة.

يُستخدم جهاز مارتينديل لاختبار تكوير الأقمشة تحت ضغط خفيف. تُفرك العينة الدائرية على المادة الكاشطة (أي القماش القياسي) بحركة مستوية تُشكل نمط ليساجو تحت الحمل المحدد. يدور جهاز الاختبار، الذي يحتوي على العينة أو المادة الكاشطة، بحرية حول محور عمودي على المستوى الأفقي. يعتمد تثبيت العينة أو المادة الكاشطة في جهاز الاختبار على طريقة الاختبار المُعتمدة. يُشكل مسارها حركة احتكاك مستوية كاملة لشكل ليساجو، بما في ذلك 16 دورة احتكاك، أي أن عجلتي القيادة الخارجيتين لجهاز اختبار التآكل مارتينديل تدوران 16 دورة، وعجلتي القيادة الداخليتين تدوران 15 دورة. شكل ليساجو القياسي هو الشكل الناتج عن حركة التغيير، من دائرة إلى قطع ناقص ضيق حتى يصبح خطًا مستقيمًا، ومن ثم يتسع الخط تدريجيًا إلى قطع ناقص أوسع حتى تُكرر الدائرة الحركة قطريًا. ومع ذلك، فإن العديد من الأجهزة التي تُنتجها الشركات المحلية الصغيرة التي عدم امتلاكها لمؤهلات الإنتاج وتكنولوجيا المعالجة، وعدم امتلاكها لمسار لي سارو المحدد في المعايير على الإطلاق، مما يؤدي إلى عدم اليقين في نتائج الاختبار.

المسار الحركي القياسي لشكل ليساجو:

قم بإزالة المادة من طاولة الطحن، وقم بتغطية سطح كل طاولة طحن بورقة بيضاء عادية بقطر (100 5) مم وبحد أدنى لكتلة وحدة المساحة 100 جم/م2، وثبتها على طاولة الطحن لضمان أن يكون السطح ناعمًا جدًا.

أدخل غلاف الفولاذ المقاوم للصدأ الذي له نفس قطر عمود دبوس العينة في غلاف محور لوحة توجيه العينة بالتتابع، ثم قم بتركيب قلم حبر جاف عادي بحيث يلامس سن القلم سطح الورقة. قم بتدوير الجهاز بحيث يكون عدد مرات الاحتكاك 16 مرة، لتشكيل نمط ليساجو كامل.

ارسم خطين متوازيين يتقاطعان مع المنحنى الخارجي للجانبين المتقابلين من الرسم البياني. ارسم خطين متوازيين على الجانبين الآخرين، وتأكد من تقاطعهما عموديًا. باستخدام الطرق المناسبة، تم قياس كل جانب بدقة 0.2 مم. تحقق من الخطوط الـ 31 المرسومة. الأهم هو التحقق من تناظر الرسم البياني.

ارسم خطين متوازيين يتقاطعان مع المنحنى الخارجي للجانبين المتقابلين من الرسم البياني. ارسم خطين متوازيين على الجانبين الآخرين، وتأكد من تقاطعهما عموديًا. باستخدام الطرق المناسبة، تم قياس كل جانب بدقة 0.2 مم. تحقق من الخطوط الـ 31 المرسومة. الأهم هو التحقق من تناظر الرسم البياني.

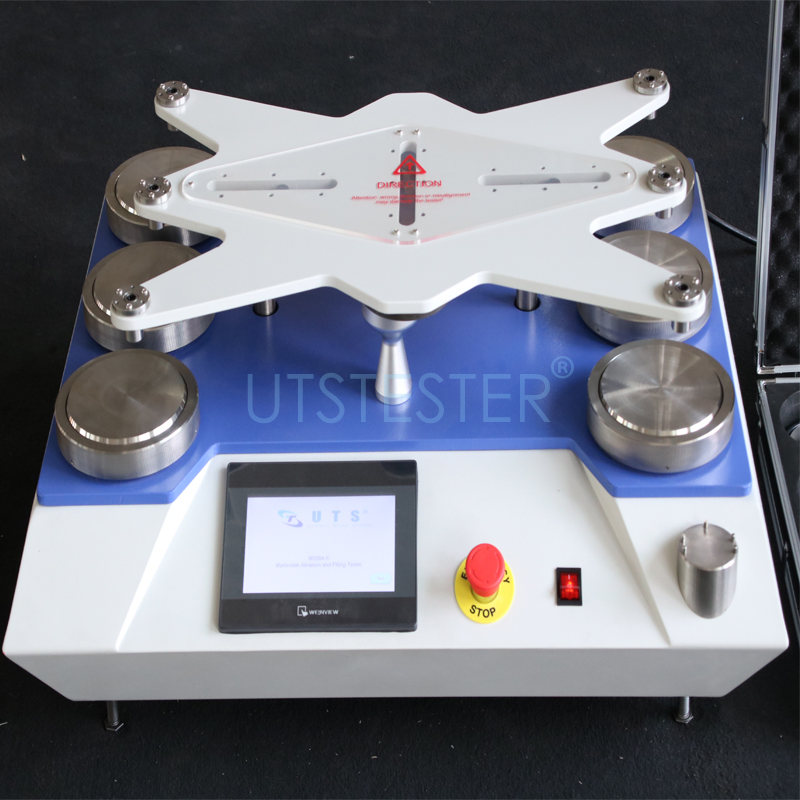

جهاز اختبار التآكل مارتينديل يُعد هذا الجهاز مناسبًا لاختبار درجة التكوّر للأقمشة وفقًا لمعايير GB/T4802.2 و ASTM D4970 و ISO12945-2 وغيرها. مبدأ العمل: يتم وضع عينة دائرية من القماش نفسه تحت ضغط محدد، ثم تُحكّان على شكل منحنى ليساجو. بعد الوصول إلى عدد الدورات المحدد، يتم تقييم درجة التكوّر للعينة. كما أنه مناسب لاختبار مقاومة التآكل للأقمشة وفقًا لمعايير GB/T13775 و ASTM D4966 و ISO12947 وغيرها. مبدأ العمل: تحت ضغط معين، تُحكّ عينة القماش الدائرية على سطح كاشط قياسي وفقًا لمسار حركة منحنى ليساجو، مما يؤدي إلى تلف العينة. تُقاس مقاومة التآكل للقماش بعدد مرات تآكل العينة المتضررة.

الجنرال

يتكون جهاز اختبار التآكل مارتينديل من قاعدة مزودة بطاولة تجليخ وجهاز نقل الحركة. يتكون جهاز نقل الحركة من عجلتين خارجيتين وعجلة داخلية واحدة، وتجعل الآلية مسار حركة لوحة التوجيه الخاصة بتركيب العينة على شكل ليساجو.

ملاحظة: ينتج جهاز مارتينديل حركة ليساجو مثالية تقريبًا.

تتحرك لوحة التوجيه الخاصة بتركيب العينة في مستوى يتم التحكم فيه بواسطة جهاز القيادة. كل نقطة على لوحة التوجيه تمثل نفس شكل ليساجو.

تُجهز لوحة التوجيه الخاصة بجهاز تثبيت العينة بمقعد محمل ومحمل منخفض الاحتكاك، مما يُحرك عمود جهاز تثبيت العينة. يُدخل الطرف السفلي لكل عمود من أعمدة جهاز تثبيت العينة في تجويف جهاز تثبيت العينة المُناسب له، ويمكن وضع كتلة التحميل أعلى العمود. يتضمن جهاز تثبيت العينة تجويفًا وكتلة وصامولة ضغط. يجب أن يكون جهاز الاختبار مزودًا بوظيفة عد مُسبقة الضبط لتسجيل عدد مرات الاحتكاك.
