دليل استخدام جهاز فحص إمكانية الوصول AB

دليل استخدام جهاز فحص إمكانية الوصول AB

2019-07-01 18:23:33

محاكاة جهاز اختبار سلامة الأصابع

محاكاة جهاز اختبار سلامة الأصابع أمسك المسبار بمفاصله على أجزاء اللعبة، فإذا لامس المسبار تلك الأجزاء، تُعتبر مُلامسة. المسبار مصنوع من مادة صلبة. جميع التفاوتات المسموح بها هي ±0.1 مم، باستثناء ±1 مم للجزأين f و g. انظر الشكل 1 والجدول 1.

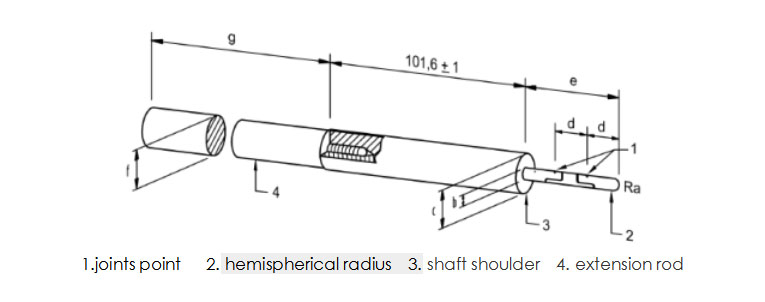

الشكل 1: مجسات إمكانية الوصول

Simulate finger safety tester

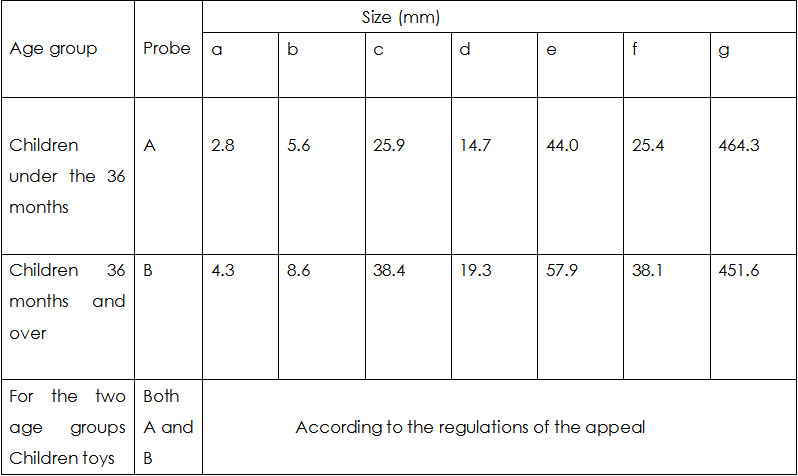

الجدول 1: حجم مجسات إمكانية الوصول

إجراءات الاختبار

قم بتفكيك جميع الأجزاء المستخدمة التي لا تتطلبها التصميمات.

ملاحظة 1
1. يجب تفكيك جميع الأجزاء التي يمكن تفكيكها بواسطة الأدوات المجهزة بها كما هو الحال عند استخدام لعبة لاختبارها.
2. كما هو موضح أدناه، قم بثقب المسبار بالمفاصل ليلامس اللعبة أو أجزائها.
3. إذا لزم الأمر، يمكن تدوير المسبار حول محور من أجل الاتصال بجزء الاختبار.

ملاحظة 2
1. إذا كان الجزء المراد اختباره هو النقطة الحادة المجاورة للسطح المستوي، وكانت المسافة بين السطح المستوي والنقطة الحادة 0.5 أو أقل، فإنه يُؤكد عدم إمكانية لمس هذه النقطة الحادة. وبالتالي، لا حاجة للإجراء المذكور في (ب).
2. إذا كان حجم أي ثقب أو شق أو فتحة أخرى أصغر من قطر الغلاف، فلا يمكن إدخال المسبار الأكبر إلا في الجزء السفلي من الغلاف لقياس عمق الإدخال.

ملاحظة 3
أصغر حجم للفتحة هو أكبر قطر يمكن أن يمر عبرها.

ملاحظة 4
1. من أجل محاكاة الإصبع، يمكن تدوير كل مسبار إلى 90 درجة.
٢. إذا كان أصغر حجم لأي ثقب أو شق أو فتحة أخرى يقع بين قطر الغلاف و١٨٧ مم عند استخدام المسبار أ، أو عند استخدام المسبار ب، وكان أصغر حجم يقع بين قطر الغلاف و٢٣٠ مم، فلا يجوز أن يتجاوز أقصى عمق إدخال، بما في ذلك الجزء الممتد، ٢.٢٥ ضعف أصغر حجم للثقب أو الشق أو أي فتحة عند إدخال المسبار في أي نقطة من مستوى الفتحة.

ملاحظة 5
1. من أجل محاكاة الإصبع، يمكن تدوير كل مسبار إلى 90 درجة.
2. عند استخدام المسبار A، يكون أصغر حجم لأي ثقب أو شق أو فتحة أخرى 187 مم أو أكبر، أو عند استخدام المسبار B يكون أصغر حجم 230 مم أو أكبر، ولا يوجد حد لعمق الإدخال، إلا إذا لامس المسبار ثقوبًا أو شقوقًا أو فتحات أخرى بعد الثقب أو الشق أو الفتحة السابقة، إذا كان الحجم يتوافق مع أ) و ب)، يتم الاختبار وفقًا لإجراء أ) و ب).
3. في حالة استخدام مسبارين A و B، فإن عمق الإدخال غير محدود لأن الحجم 187 مم أو أكبر.

4. راقب ما إذا كانت أجزاء الألعاب يمكن أن تلامس أي جزء سابق من غلاف المسبار.
